SolidWorksGB焊件型材库 V1.0 最新免费版

SolidWorksGB焊件型材库是一款专为同款软件推出的焊件型材库。SolidWorks一款非常专业的3D绘图制作软件，通过安装这款GB焊件型材库，就能快速调用出各种机械模型，方便用户进行制作设计。

​

【生成自定义轮廓】%20　

　欲生成焊件轮廓：%20　

　打开一个新零件。%20　

　绘制一轮廓。记住当您使用轮廓生成一焊件结构构件时：%20　　

草图的原点成为默认穿透点。%20　

您可选择草图中的任何顶点或草图点为交替穿透点。%20　　

关闭草图。%20　

　在%20FeatureManager%20设计树中，选择草图1。%20　　

单击文件%20>%20另存为。%20　　

可选：%203DEXPERIENCE%20用户：如果显示另存为新项对话框，请单击保存到此%20PC。%20　　

在对话框中：%20　　

在保存在中，浏览到%20install_dir\data\weldment%20profiles，然后选择或创建相应的%20和%20子文件夹。参阅焊件%20-%20自定义轮廓的文件位置。%20　

　在保存类型中选择库特征零件(*.sldlfp)。%20　

　为文件名键入名称。%20　　

单击保存。%20　

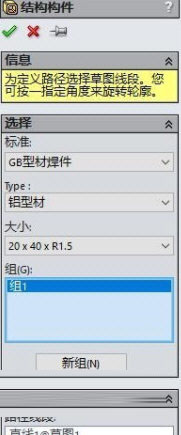

　您给予库特征零件的名称在您生成焊件结构构件时在结构构件%20PropertyManager%20中的大小清单中出现。例如，如果您命名轮廓为%201x1x.125.sldlfp，那么%201x1x.125%20将出现在大小中。如果您命名零件为%20big.sldlfp，那么%20big%20将出现在大小中。%20　

　内容%20　

　焊件%20-%20自定义轮廓的文件位置%20　

　焊件轮廓的默认位置为%20install_dir\data\weldment%20profiles。%20　

　将自定义轮廓保存在现有文件夹结构中%20　

　您可将您的自定义轮廓存档于%20SOLIDWORKS%20所提供的文件夹结构中，或者您可生成一单独文件夹结构。%20　

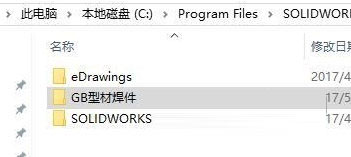

　将自定义轮廓保存在单独文件夹结构中%20　　

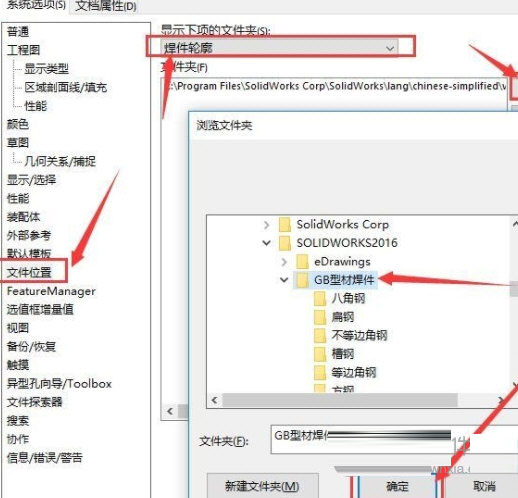

如果您想将您的轮廓保存在一单独位置，您可生成一单独文件夹结构，然后将之指定为焊件轮廓文件位置。

【使用说明】

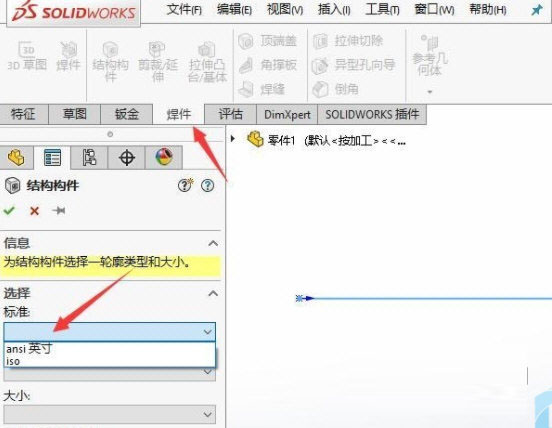

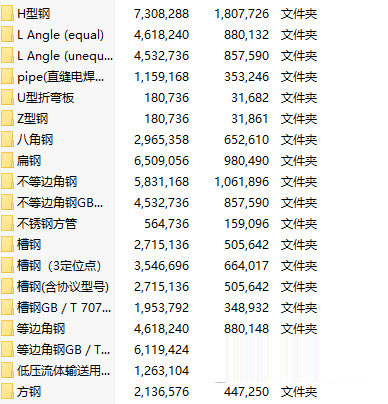

　　1、打开solidworks的任意版本即可，我这里是solidworks2016，焊件模块，大家会看到，里面默认的只有ansi（英寸）和iso，对于用国标的我们不是很方便。

​
